风电叶片扫查器Wind Scanner（第二代）

风电两轴扫查器是一款采用真空吸盘吸附方式的二维平面自动扫查器。可用于配合相控阵仪器检测叶片的脱粘、气孔和夹杂等缺陷。

在**代扫查器的基础上升级的第二代风电扫查器具有扫查高度自动调节、可以电动调节扫查器左右高度、可以电动调节扫查器俯仰角度、可以实现倒吸扫查，以上调节只需一个按键就可以完成，不需要更多的人员参与，与**代扫查器**的不同是，第二代扫查器在整个的扫查过程和准备过程中只需要一人即可完成。

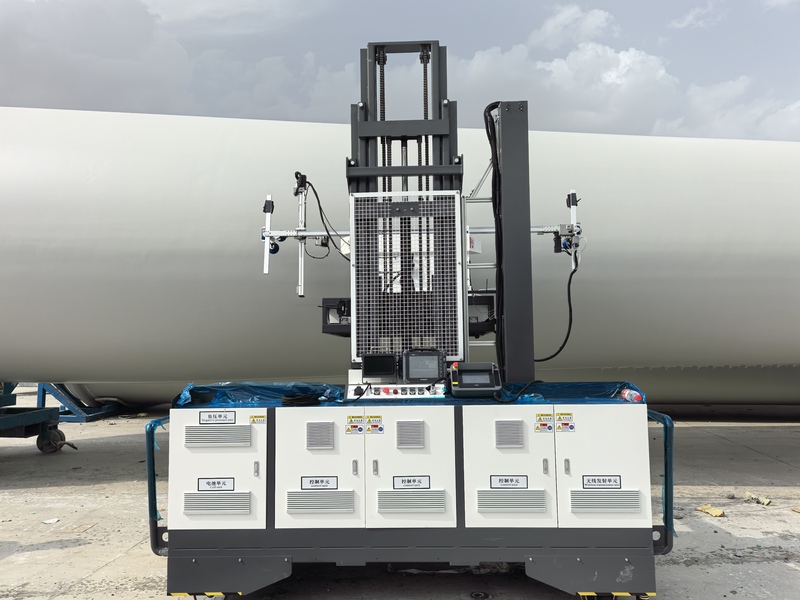

    移载平台上集成了升降机构（高度调节）、托举机构和旋转机构（水平调节），便于执行扫查检测时的相应的动作，通过以上动作，可以实现扫查叶片的立姿、卧姿和斜向的检测。

单人操作

真空吸盘可使扫查器牢固的吸附于叶片表面，通过自动控制的X轴和Y轴完成栅格式扫查，生成A、B、C、D扫描图像。特殊设计的探头加载臂可适应叶片表面轮廓的变化，保证探头与叶片表面的良好耦合。

特点

• 便携式控制车，集操控面板、电池、控制系统、水泵、真空泵等于一体；

• 一键回零、单轴上下左右点动控制和自动栅格控制；

• 轴向和径向扫查可自由切换；

• 扫查架编码器配置可保证仪器扫出图像大小与叶片扫查区域大小一致，误差±1%；

• 操作简便，只要输入扫查长度和步进长度，以及步进长度，就可自动扫查，无需编程；

• 真空单元密闭设计，真空压力达到91，停电时可使扫查器在叶片保持1分钟以上，以避免工装跌落，为人工保护提供反应时间；

• 便携移动电池，具有电量显示；

• 控制柜具有温度显示。

躺姿倒吸                                                      躺姿正吸

立姿（低位）                                       立姿（高位）

技术参数

其他行程可定制！！
