环锻件自动检测系统

Bearing Ring AutoScanner

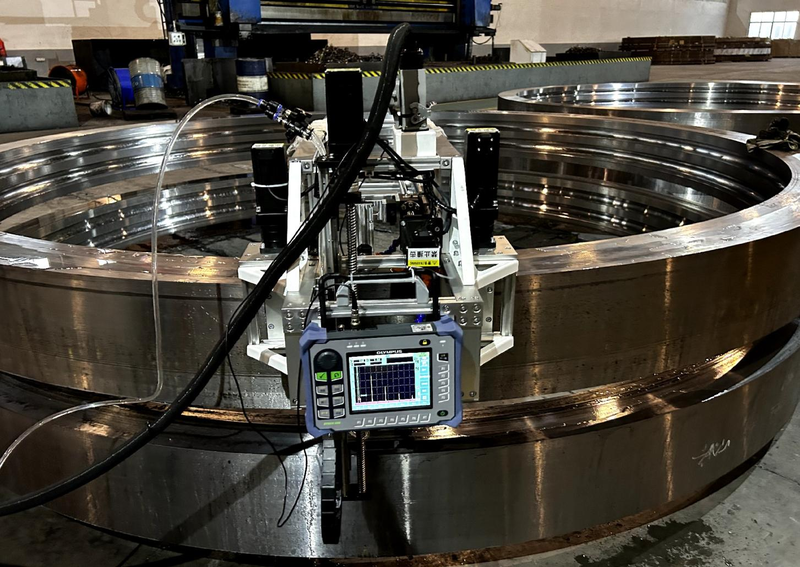

概述:基于国内工业的飞速发展，针对盘环件和回转体类工件的质量要求越来越高，检测过程也受到高度重视。途度检测以多年在无损检测领域的经验，自主开发了一款应用于盘环件检测的自动爬行检测系统，该系统与其他的水浸系统相比，具有很强的便携性，可以布置于任何空间，不受场地的限制，可以快速的进行盘环件的内部缺陷和表面缺陷检测，可用于金属铸锭、板材和各种形状零部件内部夹杂、分层、缩孔、孔洞、白点、气泡、内裂、疏松等细小缺陷及对组织不均匀进行评价。

特性

 在盘环件的端面和圆周面各布置一组探头夹持，实现端面和圆周面同时检测

 系统集成度高

 可扩展性强，可搭载超声、相控阵、涡流等检测技术，对盘环件进行内部和表面检测

 系统便捷，可快速布置，不受空间限制

 使用 4 个高强度磁轮，保证自动爬行系统稳定的沿着盘环件爬行

 使用内置锂电池供电，满电情况可以连续工作 6-8 小时以上

 水循环回收利用

超声检测技术：盘环件三轴扫查系统是在端面和环面用单晶探头进行波束覆盖，用自动扫查器对整个工件进行扫查，最终以端面和环面的 A 扫描视图进行质量分析，在发现缺陷之后可以实时报警输出。客户可以使用多通道、单通道的便携式超声波探伤仪或超声波板卡，分别在圆周面或端面进行检测

功能特点

 步进闭环电机带动磁性步进轮进行扫查

 支持三轴运动，径向 X 轴，周向 R 轴，轴向 Z 轴

 支持圆环件直径≥1000mm 支持圆环件径向行程 500mm，其他行程可定制

 支持圆环件轴向行程 500mm，其他行程可定制

 支持个性化定制扫查系统（支持高端定制，集成检测设备一体）

 便携式扫查架，集操作面板，扫查系统，控制系统，步进闭环电机，电池，水泵于一体

 移动速度，前进行程，步进长度均可通过操作面板进行设置

 耦合剂水回收循环利用

技术参数

1.小车本体

 外形：L 1050mm * W 530mm * H825mm（与 Z 轴行程相关）

 重量：约 50KG/ 套

 爬行速度：150~300 mm/s

 水平扫查行程=500mm

 纵向扫查行程 =500mm (影响设备总高）

2.物流推车

 外形：L700mm * W660mm * H 750mm

 底部刹车脚轮 / 侧边扶手 / 内部空间预留 （水箱，工具

）3.动力组成

 行走轮 ： 双电机动力

 水平扫查： 单动力+丝杆

 纵向扫查： 单动力+丝杆

 行走轮 ：磁性吸附轮

4.锂电源

 24V 80AH , 连续使用 ≥4H 左右

 外形：330mm*160mm*120mm
